Артикул:
MVA21-2-050-C-G
Описание

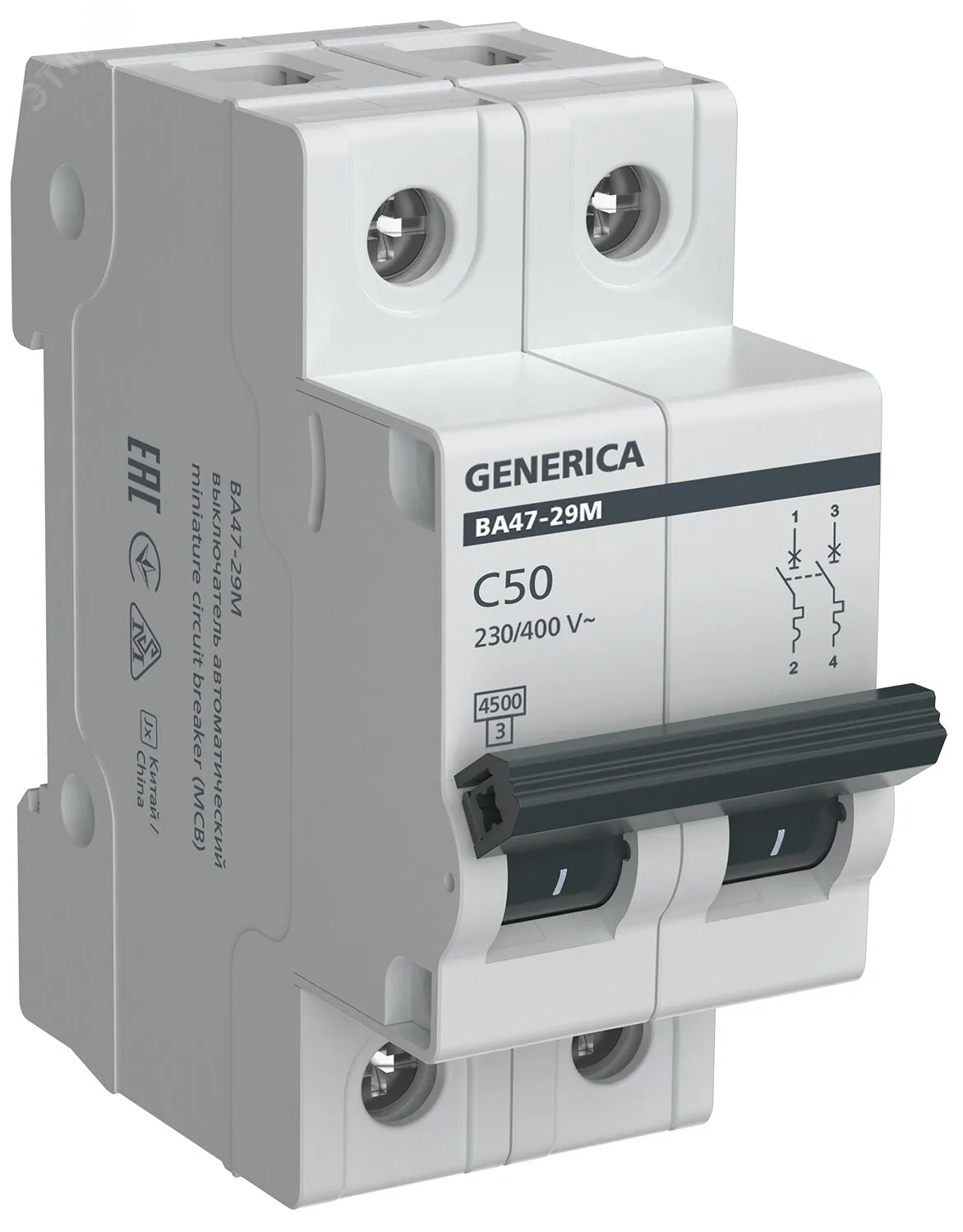

Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества
Широкий ряд характеристик и номинальных токов.
Одновременное подключение до двух дополнительных контактов.
Возможность опломбировки.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Номин ток, А 50.0
Количество полюсов 2
Номин импульсное выдерживаемое напряжение, кВ 4
Характеристика срабатывания - кривая тока C
Тип напряжения Переменный (AC)
Номин раб напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 18.0
Наличие взрывозащиты IEK_V0000020
Наличие электромагнитного расцепителя Да
Климатическое исполнение УХЛ4
Частота, Гц 50
Возможна дополнит комплектация Нет
Класс защиты от поражения электрическим током 0
Мех износостойкость, циклов 10000
Тип подключения Винтовое соединение
С задержкой Нет
Ремонтопригодность Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5
Возможность присоединения шин PIN (штырь)
Рабочая температура окружающей среды, °C -40...50
Общ количество полюсов 2
Степень защиты - IP IP20
Сечение одножильного жёсткого провода, мм² 1...25
Вес одного полюса, кг 0,090
Макс сечение входящего кабеля, мм² 25
Количество защищенных полюсов 2
Сфера применения IEK_V0000012
Тип монтажа EV004369
Отключающая способность по EN 60898, кА 4,5
Наличие дифференциального расцепителя Нет
Режим работы Продолжительный-S1
Наличие электронного расцепителя Нет
Ширина по количеству модульных расстояний 2
Отключение нейтрали Нет
Сечение многожильного гибкого провода, мм² 1...25
Электр износостойкость, циклов 4000
Тип монтажной рейки ТН-35
Подходит для установки заподлицо Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5
Класс токоограничения 3
Наличие теплового расцепителя Да
Частота, Гц 50
Номинальный ток, А 50
