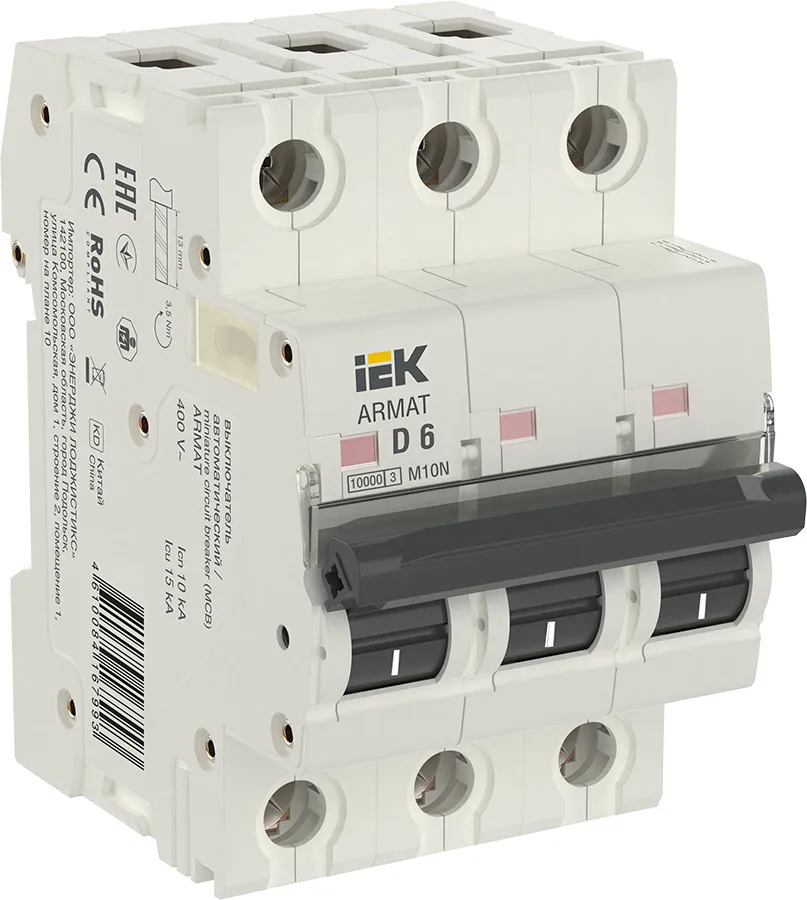

Артикул:
AR-M10N-3-D006
Основные характеристики
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номинальное рабочее напряжение, В 400
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номинальное рабочее напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 9.0
Мех износостойкость, циклов 20000
Электр износостойкость, циклов 10000
Наличие взрывозащиты Без взрывозащиты
Класс защиты от поражения электрическим током 0
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Тип подключения Винтовое соединение
Количество силовых полюсов 3
Отключение нейтрали Нет
Класс токоограничения 3
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Макс сечение входящего кабеля, мм² 25
Наличие дифференциального расцепителя Нет
Сфера применения Бытовое
Режим работы Продолжительный-S1
Ширина по количеству модульных расстояний 3
Ремонтопригодность Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 10.0
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Общ количество полюсов 3
Тип монтажной рейки 35x7.5
Количество защищенных полюсов 3
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 10.0
Рабочая температура окружающей среды, °C -40...70
Возможность присоединения шин PIN (штырь), FORK (вилка)
Возможна дополнит комплектация Да
Наличие теплового расцепителя Да
Вес одного полюса, кг 0,116
Номин напряжение изоляции Ui, В 500
Отключающая способность, кА 10
Частота, Гц 50
Номинальный ток, А 6.0
Частота, Гц 50
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номинальное рабочее напряжение, В 400
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Характеристика срабатывания - кривая тока D
Тип напряжения Переменный (AC)
Номинальное рабочее напряжение, В 400
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 9.0
Мех износостойкость, циклов 20000
Электр износостойкость, циклов 10000
Наличие взрывозащиты Без взрывозащиты
Класс защиты от поражения электрическим током 0
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Тип подключения Винтовое соединение
Количество силовых полюсов 3
Отключение нейтрали Нет
Класс токоограничения 3
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Макс сечение входящего кабеля, мм² 25
Наличие дифференциального расцепителя Нет
Сфера применения Бытовое
Режим работы Продолжительный-S1
Ширина по количеству модульных расстояний 3
Ремонтопригодность Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 10.0
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Общ количество полюсов 3
Тип монтажной рейки 35x7.5
Количество защищенных полюсов 3
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 10.0
Рабочая температура окружающей среды, °C -40...70
Возможность присоединения шин PIN (штырь), FORK (вилка)
Возможна дополнит комплектация Да
Наличие теплового расцепителя Да
Вес одного полюса, кг 0,116
Номин напряжение изоляции Ui, В 500
Отключающая способность, кА 10
Частота, Гц 50
Номинальный ток, А 6.0
Частота, Гц 50
