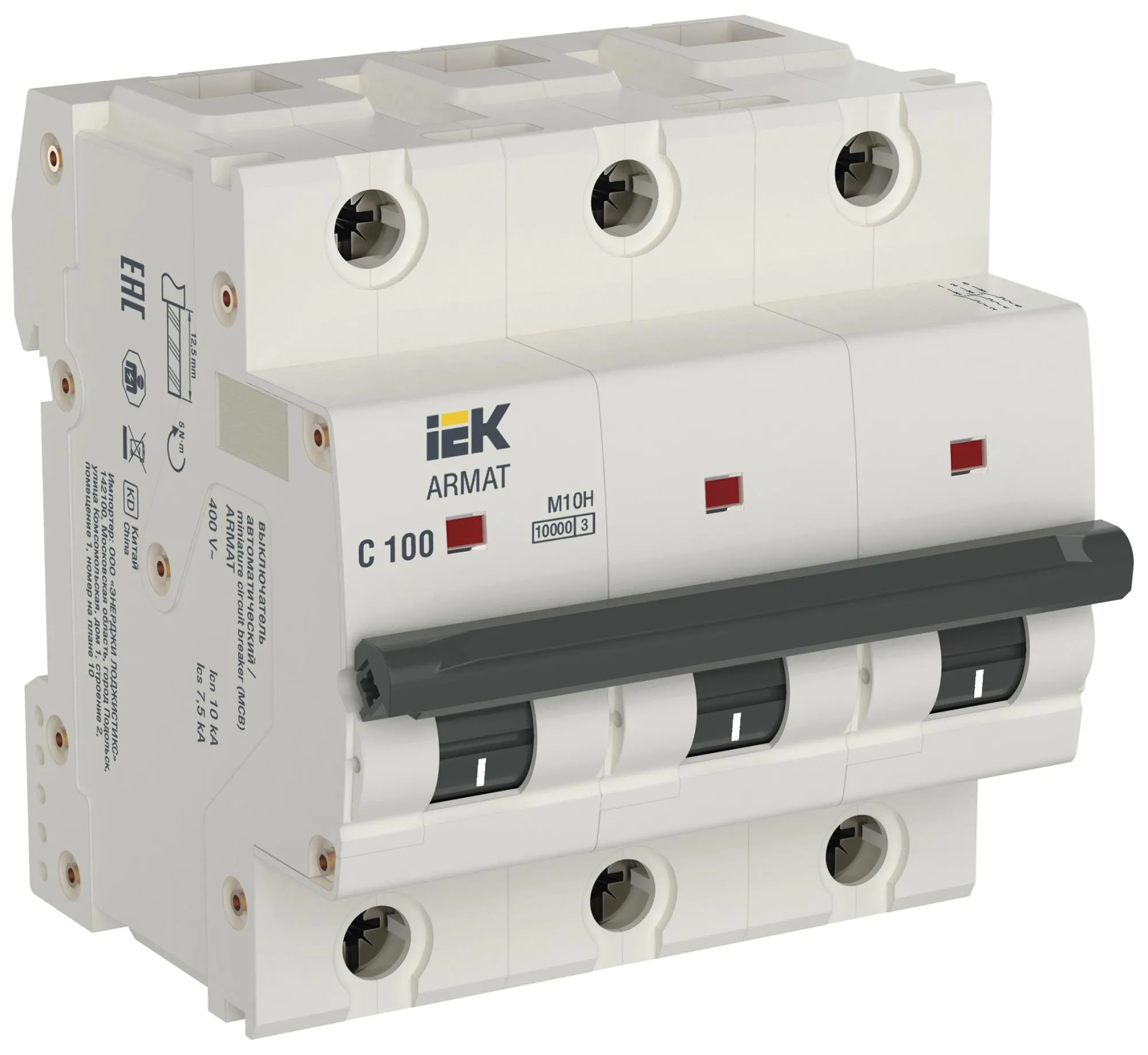

Артикул:
AR-M10H-3-C100
Основные характеристики
Номинальный ток, А 100.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока C
Отключающая способность, кА 10
Количество полюсов 3
Описание
Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Преимущества
1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
Технические характеристики
Номинальный ток, А 100.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока C
Отключающая способность, кА 10
Количество полюсов 3
Тип напряжения Переменный (AC)
Сфера применения Промышленное и бытовое
Возможность присоединения шин PIN (штырь)
Частота, Гц 50
Номин напряжение изоляции Ui, В 690
Тип монтажа на DIN-рейку
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 10.0
Степень загрязнения 2
Сечение одножильного жёсткого провода, мм² 1...50
Наличие теплового расцепителя Да
Ширина по количеству модульных расстояний 3
Номинальное импульсное выдерживаемое напряжение, кВ 6
Наличие электронного расцепителя Нет
Вес одного полюса, кг 0,2
Степень защиты - IP IP20
Ремонтопригодность Нет
Тип подключения Винтовое соединение
Класс защиты от поражения электрическим током 0
Режим работы Продолжительный-S1
Сечение многожильного гибкого провода, мм² 1...35
Рабочая температура окружающей среды, °C -40...70
Тип расцепителя Тепловой, электромагнитный
Наличие дифференциального расцепителя Нет
Электр износостойкость, циклов 5000
Наличие электромагнитного расцепителя Да
Мех износостойкость, циклов 20000
Частота, Гц 50
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 10.0
Макс сечение входящего кабеля, мм² 50
Количество защищенных полюсов 3
Возможна дополнит комплектация Да
Общ количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Номинальный ток, А 100.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока C
Отключающая способность, кА 10
Количество полюсов 3
Описание
Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Преимущества
1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
Технические характеристики
Номинальный ток, А 100.0
Номинальное рабочее напряжение, В 400
Характеристика срабатывания - кривая тока C
Отключающая способность, кА 10
Количество полюсов 3
Тип напряжения Переменный (AC)
Сфера применения Промышленное и бытовое
Возможность присоединения шин PIN (штырь)
Частота, Гц 50
Номин напряжение изоляции Ui, В 690
Тип монтажа на DIN-рейку
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 10.0
Степень загрязнения 2
Сечение одножильного жёсткого провода, мм² 1...50
Наличие теплового расцепителя Да
Ширина по количеству модульных расстояний 3
Номинальное импульсное выдерживаемое напряжение, кВ 6
Наличие электронного расцепителя Нет
Вес одного полюса, кг 0,2
Степень защиты - IP IP20
Ремонтопригодность Нет
Тип подключения Винтовое соединение
Класс защиты от поражения электрическим током 0
Режим работы Продолжительный-S1
Сечение многожильного гибкого провода, мм² 1...35
Рабочая температура окружающей среды, °C -40...70
Тип расцепителя Тепловой, электромагнитный
Наличие дифференциального расцепителя Нет
Электр износостойкость, циклов 5000
Наличие электромагнитного расцепителя Да
Мех износостойкость, циклов 20000
Частота, Гц 50
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 10.0
Макс сечение входящего кабеля, мм² 50
Количество защищенных полюсов 3
Возможна дополнит комплектация Да
Общ количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 6
Наличие
